수조 원대 최첨단 양산 라인을 갖춘 글로벌 반도체 제조사들. 그런데 왜 최신 디바이스 웨이퍼의 CMP(화학적 기계적 연마)나 웨이퍼 본딩(접합)과 같은 핵심 공정 개발을 외부 수탁 가공 기업에 맡기는 걸까요?

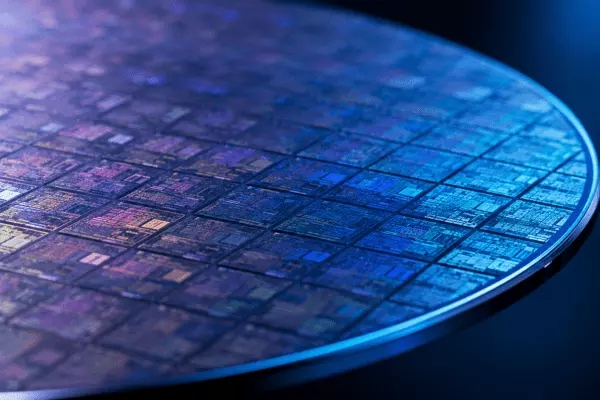

디바이스 웨이퍼 이미지
단순히 일손이 부족해서가 아닙니다. 차세대 반도체 개발 현장에서 '수탁 가공(Outsourcing)'이 필수적인 전략으로 자리 잡은 3가지 현실적인 이유와, HBM 시대를 맞이한 CMP 기술의 최전선을 짚어봅니다.
1. 반도체 제조사가 공정을 외부로 빼는 3가지 현실
① "양산 라인은 1초도 멈출 수 없다"
새로운 칩을 개발하기 위한 조건 잡기(레시피 셋업)는 필연적으로 장비 세팅 변경과 지그 교체를 동반합니다. 24시간 풀가동되는 양산 라인에 한 달에 고작 몇 장짜리 테스트 웨이퍼를 밀어 넣는 것은 공장(Fab) 운영 효율상 불가능에 가깝습니다.
② 치명적인 '오염(Contamination)' 리스크
양산 라인은 반입되는 소재가 극도로 엄격하게 통제됩니다. 검증되지 않은 신소재나 화합물 기판(SiC, GaN 등)을 무턱대고 라인에 넣었다가 발생할 금속 오염 파급력은 상상을 초월합니다.
③ 수십억 원대 '장비 투자'의 딜레마
CMP 장비나 진공 본딩 장비는 매우 고가입니다. 양산화가 결정되지도 않은 선행 R&D 테마를 위해 수십억을 들여 장비를 덜컥 구매할 수는 없습니다.
결국 "초기 R&D 및 시양산 단계는 수탁 가공 전문 기업에서 해결하고, 수율과 양산성이 검증된 후 내재화를 결정한다"는 철저한 분업 생태계가 형성된 것입니다.
2. 베어 웨이퍼 연마 vs 디바이스 웨이퍼 CMP
아무 패턴이 없는 베어 웨이퍼(Bare Wafer) 연마가 단순히 '흠집 없이 평평하게' 깎는 것이라면, 회로가 새겨진 디바이스 웨이퍼의 CMP는 차원이 다른 난이도를 요구합니다.
나노미터(nm) 단위로 깎아내는 두께를 통제해야 하며, 구리(Cu) 배선과 산화막(Oxide)처럼 성질이 전혀 다른 이종 물질이 혼재된 면을 깎기 때문에 디싱(Dishing, 배선부가 접시처럼 파이는 현상)이나 에로전(Erosion, 패턴 밀집부 침식)이 발생하기 쉽습니다. 수탁 가공은 매번 들어오는 웨이퍼의 패턴 밀도와 재질이 다릅니다. 단 몇 장의 웨이퍼만으로 최적의 슬러리(Slurry)와 패드 조건을 찾아내 완벽한 수율을 뽑아내는 것은 양산 라인과는 완전히 다른 종류의 '극한의 노하우'입니다.
3. HBM과 3D 적층 시대, '면(Surface)'에서 '계면(Interface)'으로
최근 반도체의 핵심 키워드는 단연 '적층(Stacking)'입니다. 3D NAND는 수백 단을 쌓고 있으며, AI 반도체의 핵심인 HBM 역시 12단을 넘어 16단(HBM4) 적층을 향해 달려가고 있습니다.
단수가 높아질수록 주목받는 것이 마이크로 범프 없이 구리와 구리를 직접 붙이는 '하이브리드 본딩(Hybrid Bonding)' 기술입니다. 여기서 CMP의 역할이 완전히 바뀝니다. 단순히 튀어나온 곳을 '평탄화'하는 것을 넘어, 구리 패드를 유전체면보다 수 나노미터(nm)만 의도적으로 오목하게 깎아내는 초정밀 제어가 필요해집니다. 이제 CMP는 단순히 면을 다듬는 공정이 아니라, 완벽한 접합을 위한 '계면(Interface)을 설계하는 공정'으로 진화했습니다.
💡 [솔루션] 일본 최고의 차세대 반도체 수탁 가공 파트너
결함(보이드) 없는 완벽한 웨이퍼 본딩은 '붙이기 직전의 표면 상태(RMS 0.5nm 이하)'가 99%를 결정합니다.
따라서 CMP 연마와 접합(Bonding)을 각기 다른 업체에 맡기는 것보다, 표면을 깎아낸 곳에서 즉시 붙이는 턴키(Turn-key) 방식이 압도적으로 유리합니다.
대양하이테크는 100년 연마 기술의 마이폭스(Mipox)와 차세대 반도체 초정밀 수탁 가공의 글로벌 탑티어 D-process, 정밀 가공 장비 명가 IMT, SPS-International의 한국 공식 파트너입니다.
SiC, GaN 등 차세대 전력 반도체부터 고난도 디바이스 웨이퍼의 CMP, 퓨전 본딩(Fusion Bonding), 하이브리드 본딩 선행 연구까지. 수십억 원의 장비 투자 없이 일본 최고의 R&D 인프라를 활용하여 귀사의 선행 개발을 완벽하게 지원합니다.
