머리말: 신소재 가공의 장벽, '초정밀 수탁 가공'으로 돌파하다
첨단 패키징(Advanced Packaging)과 차세대 전력 반도체(Power Device) 산업이 급격히 진화하면서, 제조 현장의 엔지니어들은 기존의 연마 및 접합 기술로는 다루기 벅찬 SiC, GaN 등 난삭재 신소재 가공이라는 거대한 장벽을 마주하고 있습니다.
1925년 창립 이래 전 세계 정밀 연마의 표준을 제시해 온 일본 마이폭스(Mipox)는, 자사의 하이엔드 연마 필름 및 설비 인프라를 총동원하여 고객의 디바이스 웨이퍼를 직접 가공해 주는 '초정밀 수탁 가공(Outsourcing Processing)' 비즈니스를 선도하고 있습니다. 단순히 깎고 다듬는 단일 공정을 넘어, 잉곳(Ingot) 가공부터 웨이퍼링, 그리고 최첨단 상온 접합(Room Temp. Bonding)까지 일괄 수행하는 Mipox 턴키 솔루션의 4대 핵심 역량을 심층 분석합니다.
1. 차원이 다른 수탁 가공의 완성: 완벽한 턴키(Turn-key) 생태계
Mipox 수탁 가공이 글로벌 팹(Fab)들의 선택을 받는 가장 큰 이유는 '자체 제조 연마재(필름/슬러리) + 자체 개발 전용 장비 + 축적된 프로세스 노하우'가 완벽한 삼위일체를 이루고 있기 때문입니다. 단 1장의 선행 R&D용 샘플 웨이퍼부터 대규모 양산 물량까지 자유로운 스케일업(Scale-up)을 지원합니다.
주요 타깃 디바이스: 차세대 전력 반도체, SAW 필터, MEMS 센서, CMOS, TSV/TGV 적용 차세대 기판 등
가공 대응 소재 레퍼런스:
화합물 반도체: SiC, GaN, InP, GaAs, Ga2O3 등
세라믹 기판: AlN, Al2O3, ZrO2, Si3N4 등
초정밀 금속 박막: Au, Cu, Al 등

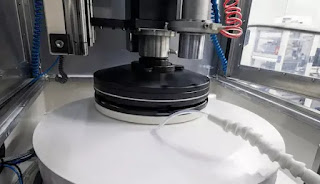

MIPOX CMP 가공의 모습
2. Mipox 수탁 가공을 지탱하는 4대 코어 프로세스
① 한계를 부수는 폴리싱 및 초정밀 CMP 단순한 베어 웨이퍼 연마를 넘어, 극한의 난연삭재로 꼽히는 다결정(Poly) 및 소결체 세라믹 가공에서 타의 추종을 불허하는 평탄도를 구현합니다. 특히 다결정 SiC(Poly-SiC) 기판 연마 시, 결정립계의 단차를 완벽히 억제하여 일반적인 CMP의 한계치(Ra 5nm)를 아득히 뛰어넘는 표면 거칠기(Ra) 0.2nm 수준의 초정밀 거울면(경면)을 완성합니다. 이는 고휘도 LED용 형광체 세라믹이나 차세대 전력 반도체의 방열(Heat-sink) 성능 및 접합 신뢰성을 극대화하는 가장 핵심적인 기반 기술입니다.
② 소재 로스(Loss)를 없앤 엣지 폴리싱 (베벨·노치·탑 엣지) 기존 숫돌(Grind-stone) 가공이 가진 치명적 단점을 극복하기 위해 Mipox가 독자 개발한 '연마 필름(테이프) 방식'을 적용합니다. 새로운 연마 테이프가 끊임없이 공급되므로 사포 눈메움(Clogging) 없이 항상 일정한 가공 속도(Removal Rate)를 유지합니다. 취성이 강해 쉽게 바스러지는 SiC나 GaN 기판 가공 시 칩핑(Chipping)과 크랙을 원천 차단하여 값비싼 소재의 로스를 최소화합니다. 더불어 화학 약품을 쓰지 않는 케미컬 프리(Chemical-free) 공정이며, 소프트웨어 세팅만으로 다양한 베벨(Bevel) 형상을 자유자재로 깎아냅니다.
③ 열 변형 제로, 꿈의 '상온 접합(Room Temp. Bonding)' 초정밀 연마를 마친 웨이퍼를 초고진공 상태로 반입하여, 열처리 과정 없이 이종 소재를 결합하는 고도화된 상온 접합 서비스를 제공합니다. 열팽창 계수(CTE)가 완전히 다른 두 소재(예: GaN 웨이퍼와 AlN 세라믹 기판)를 고온에서 억지로 붙이면, 냉각 시 발생하는 열응력(Thermal Stress)으로 인해 기판이 휘거나 뜯어지는 박리 결함이 생깁니다. 상온 접합은 이러한 열 변형 리스크를 완벽히 제거하여 3D 적층 및 이종 집적(Heterogeneous Integration) 패키징의 수율을 비약적으로 끌어올립니다. (최대 12인치 웨이퍼 대응)

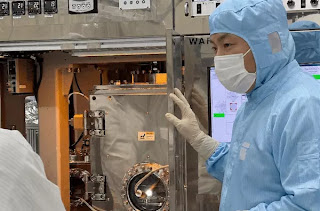

상온 접합 장치의 모습
④ 무결점 하이엔드 정밀 세정 (Precision Cleaning) 가공의 화룡점정인 세정 공정 역시 RCA 화학 세정, 2유체 제트 세정, 메가소닉 스핀 세정, PVA 브러시 스크러빙 등 실제 양산 라인에 버금가는 풀 오토메이션 인프라를 가동하여, 아주 미세한 파티클(Particle)과 잔여물까지 남김없이 씻어냅니다.
3. 나노미터(nm)를 증명하는 글로벌 최상위 QA 및 랩(Lab) 인프라
눈에 보이지 않는 나노미터 단위의 가공 품질을 고객에게 정량적인 데이터로 보증하기 위해, 수탁 가공 랩 내부에 세계 최고 수준의 계측 장비를 완비하고 있습니다.
주요 보유 계측 장비: AFM(원자간력 현미경), Zygo 미분간섭계, 광학식 박막 두께 측정기, 엣지 프로파일러, 결정 전위 고감도 가시화 장치 등
4. 성공적인 R&D를 위한 선진 수탁 가공 파트너십 제안 (마치며)
신소재 반도체의 가능성을 타진하는 선행 개발 단계에서, 수십억 원에 달하는 전용 설비를 먼저 구매하는 것은 기업 입장에서 감당하기 벅찬 리스크입니다. 개발 초기에는 완벽한 인프라와 전문가가 배치된 외부 랩(Lab)을 활용하여 최적의 공정 조건(Recipe)을 빠르고 저렴하게 도출하는 것이 글로벌 반도체 업계의 스탠다드입니다.
일본 마이폭스(Mipox)의 100년 연마 노하우와 초정밀 수탁 가공 분야의 글로벌 탑티어 랩인 일본 D-process, 그리고 정밀 가공 장비 명가 IMT, SPS-International의 독보적인 솔루션을 한국 시장에 공식 제공하는 대양하이테크가 귀사의 완벽한 R&D 파트너가 되어 드립니다.
단 1장의 선행 테스트 물량부터 대량 양산 라인 이관 셋업까지, 차세대 전력 반도체 가공 및 초정밀 계면 제어 솔루션이 필요하시다면 언제든 아래 공식 채널로 문의해 주시기 바랍니다. 제조의 한계를 뛰어넘는 가장 확실한 로드맵을 제안해 드리겠습니다.
