반도체 프로브테스트 공정에 사용되는 MIPOX 프로브카드 클리닝시트

1. 프로브 카드(Probe Card)란? (역할과 구조)

프로브 카드의 역할

프로브 카드는 반도체 웨이퍼의 전기적 특성을 검사하기 위해 배선 기판 위에 다수의 정밀한 프로브 바늘(Needle)을 장착한 테스트 지그(Jig)입니다. 검사 장비(테스터)에 탑재되어 아래쪽의 웨이퍼 전극(Pad/Bump)에 직접 접촉하며 전기 신호를 주고받습니다. 이를 통해 회로의 단선 및 단락(Open/Short) 여부, 전류, 저항값, 주파수 등을 정밀하게 측정하여 양품과 불량품(KGD)을 선별해 냅니다.

프로브 카드의 구조 (장착 방식)

일반적으로 원형 배선 기판 위에 바늘을 어떻게 실장하느냐에 따라 크게 3가지로 분류됩니다. 제조사는 테스트 칩의 피치(Pitch) 간격, 원가, 대상물의 손상 민감도 등을 고려해 구조를 결정합니다.

• 수직형 (Vertical): 배선용 기판에 핀 블록을 수직으로 장착. 핀 배열이 자유롭고 유지보수가 비교적 용이합니다.

• 캔틸레버형 (Cantilever): 배선용 기판에 바늘을 직접 비스듬히 부착. 제조 코스트가 낮고 협피치(미세 간격) 대응이 가능합니다.

• MEMS형: 반도체 포토 공정을 이용해 기판 위에 미세한 핀을 직접 형성. 극도의 정밀성과 초미세 협피치 대응에 필수적입니다.

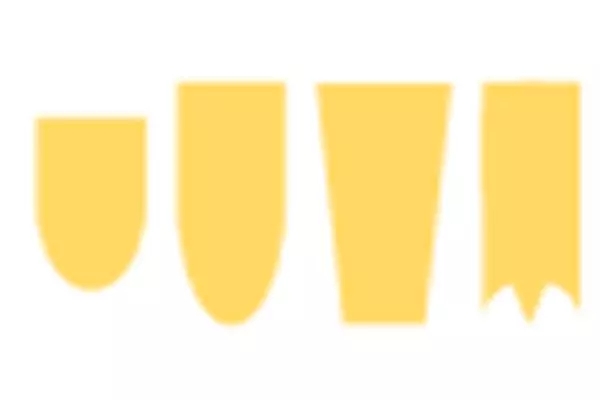

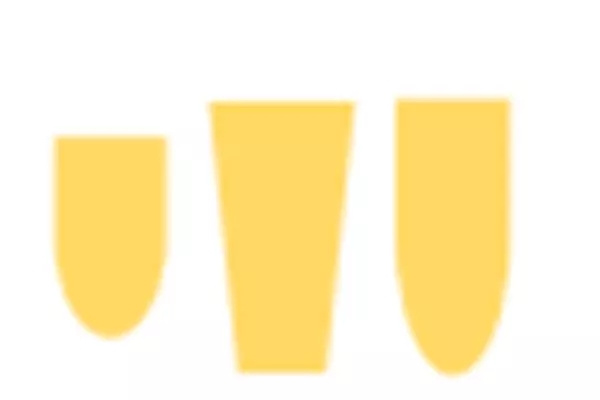

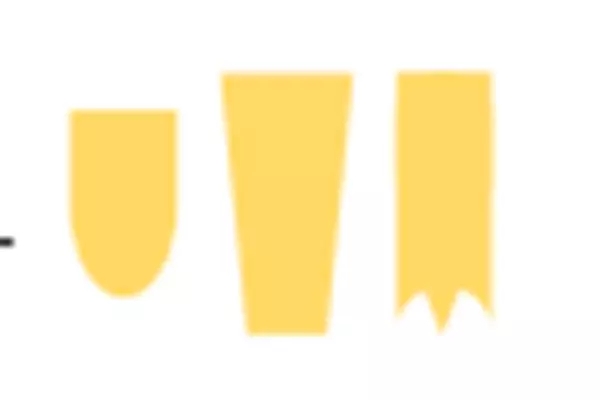

핀(Needle) 선단 형상에 따른 종류

검사 대상 웨이퍼의 전극이나 단자 형태에 따라 가장 적합한 핀 선단(Tip)의 모양이 달라집니다.

바늘 종류특성모양

매일 대량의 칩을 검사하는 과정에서 핀 끝에 알루미늄이나 솔더 찌꺼기 등의 이물질이 들러붙거나 과도하게 마모되면 접촉 저항(Contact Resistance)이 상승하여 멀쩡한 양품을 불량으로 잘못 판정(Yield Loss)하는 치명적인 오류가 발생합니다.

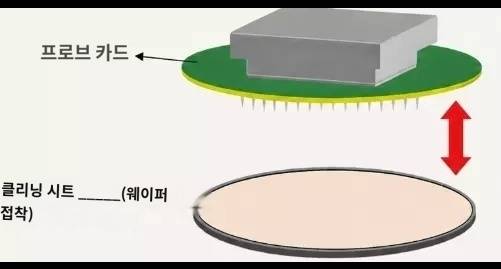

따라서 정기적인 클리닝 시트 타각을 통해 핀 끝의 부착물을 완벽히 제거해 주는 메인터넌스 공정이 수율과 원가 절감의 핵심입니다.

3. 핀(Needle) 형태별 최적의 마이폭스(Mipox) 클리닝 시트 라인업

핀 선단의 형태가 다양하듯, 이를 세척하는 클리닝 시트 역시 핀의 종류와 타각 조건(온도, 압력)에 맞춰 다르게 적용되어야 합니다.

좋은 클리닝 시트란 '핀 선단(Tip)뿐만 아니라 측면(Side)의 이물질까지 완벽하게 제거하면서도, 핀 자체의 마모(Damage)는 최소화하는 시트'입니다.

마이폭스(Mipox)는 글로벌 OSAT 및 팹(Fab)에서 검증된 강력한 클리닝 시트 라인업을 보유하고 있습니다.

📊 Mipox 프로브 카드 클리닝 시트 핵심 라인업

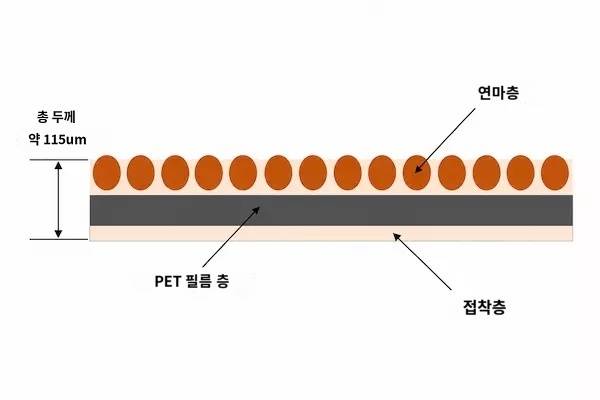

1. PET Type (기본 래핑 필름 타입 75um base PET film)

mipox 클리닝시트 PET TYPE

• 구조: 래핑 필름 + 점착층

• 특징: 강고하게 들러붙은 이물질(산화막 등) 제거에 탁월한 하드 타입

• 성능: 선단 (◎) / 측면 (△) / 사용 온도(~120℃) / 핀 마모도(High)

• 추천 핀 형상: 캔틸레버, 플랫

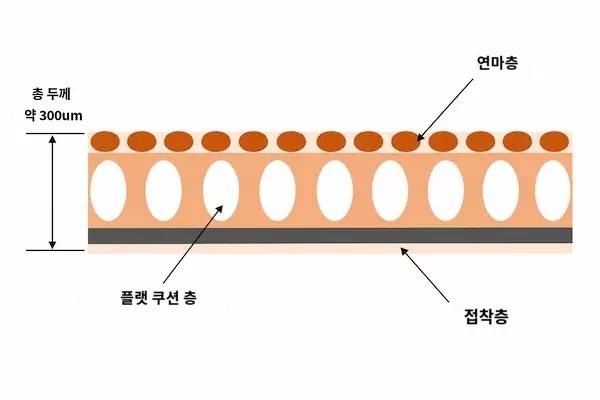

2. PF3 Type (플랫 쿠션 타입)

mipox 클리닝시트 PF3 TYPE

• 구조: 평탄한 쿠션층 위에 연마층 형성

• 특징: 핀 형태에 구애받지 않고 폭넓게 적용 가능. 저데미지 고효율 클리닝

• 성능: 선단 (〇) / 측면 (〇) / 사용 온도(~120℃) / 핀 마모도(Low)

• 추천 핀 형상: 캔틸레버, 라운드, 니들, MEMS

3. SWE / NWE Type (3D 요철 쿠션 타입)

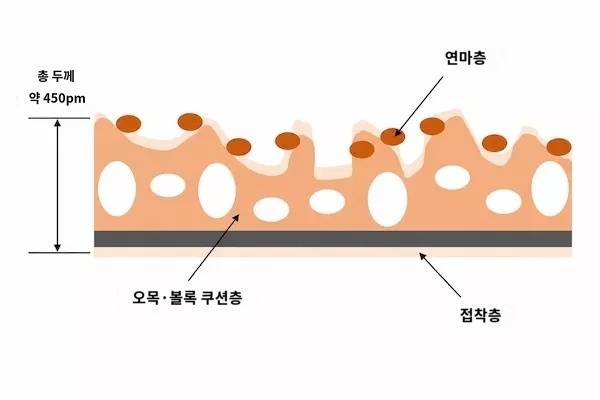

SWE Type

mipox 크리닝시트 SWE TYPE

 NWE Type

mipox 크리닝시트 NWE TYPE

• 구조: 3D 입체 요철 쿠션층 위에 연마층 형성 (NWE는 저염소 처방 타입)

• 특징: 입체적인 쿠션이 핀의 측면까지 감싸듯 파고들어 데미지 없이 이물질 완벽 포집

• 성능: 선단 (〇) / 측면 (◎) / 사용 온도(~120℃) / 핀 마모도(Low)

• 추천 핀 형상: 포고 핀(Pogo), MEMS 등 정밀 핀

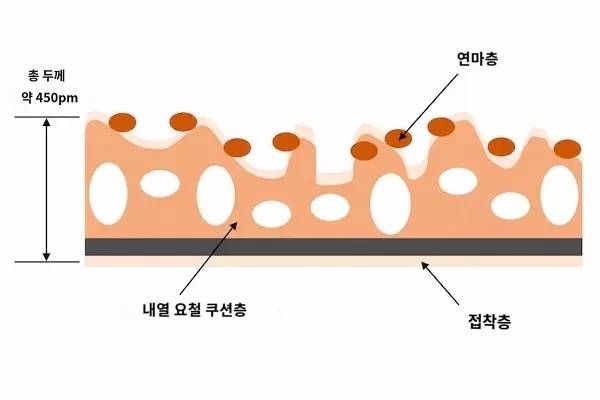

4. SWF Type (고내열 강화 타입)

mipox 크리닝시트 SWF type(내열 강화 타입)

• 구조 및 특징: SWE 타입의 기본 물성을 유지하면서 고온 번인(Burn-in) 테스트 환경을 위해 내열성을 150℃까지 대폭 끌어올린 스펙

• 성능: 선단 (〇) / 측면 (◎) / 사용 온도(~150℃) / 핀 마모도(Low)

• 추천 핀 형상: 포고 핀(Pogo), MEMS 등 고온 환경 테스트 핀

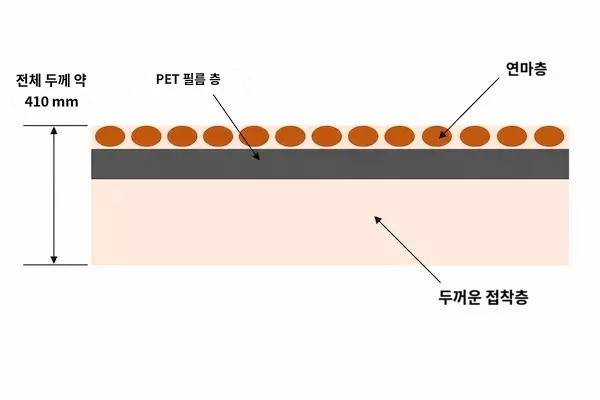

5. BC3 Type (쿠션 점착 하이브리드 타입)

mipox 크리닝시트 BC3 TYPE

• 구조: 래핑 필름 + 쿠션 폼 점착층

• 특징: 필름의 강한 절삭력과 쿠션의 유연성을 결합한 타입

• 성능: 선단 (〇) / 측면 (△) / 사용 온도(~80℃) / 핀 마모도(Low)

• 추천 핀 형상: 캔틸레버, 라운드

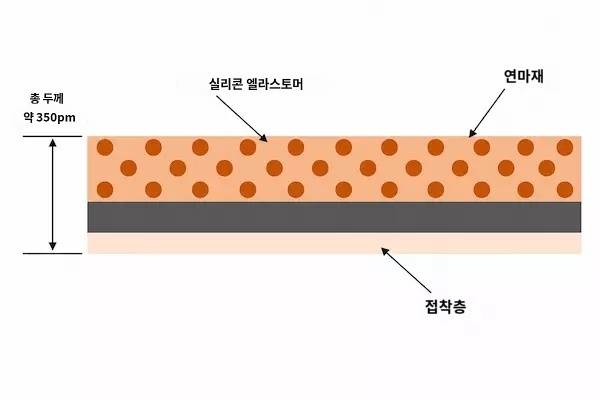

6. Gel Type (초저데미지 겔 타입)

mipox 크리닝시트 Gel type

• 구조: 고내열 실리콘 엘라스토머 내부에 극미세 SiC 지립을 분산

• 특징: 핀 마모와 스크래치가 전혀 없는 궁극의 소프트 클리닝. 탁월한 내열성 보유

• 성능: 선단 (〇) / 측면 (◎) / 사용 온도(~180℃) / 핀 마모도(Very low ~ Low)

• 추천 핀 형상: 라운드, 플랫, 포고 핀(Pogo), MEMS 등 전 영역
